/ Тестер растворения PTWS D620 на 12 станций с независимой регулировки скорости вращения по рядам (6+6)

Тестер растворения PTWS D620 на 12 станций с независимой регулировки скорости вращения по рядам (6+6)

Тестер растворения PTWS D620 на 12 станций с независимой регулировки скорости вращения по рядам (6+6)
Производитель:
Pharma Test
Страна:
Германия
Узнать цену Задать вопрос по данному товару
  • вертикальная и горизонтальная подстройка и позиционирование водяной бани, сосудов, мешалок
  • специальные опоры для водяной бани, поглощающие вибрацию от насосов
  • система MonoShaftТМ, позволяет заменять мешалки на корзины или другие устройства без регулировки высоты валов относительно сосудов
  • электронный лифт для подъема и опускания управляющего блока и перемешивающих элементов
  • бесплатная стандартная документация для валидации оборудования при его установке (IQ) и в процессе эксплуатации (OQ)

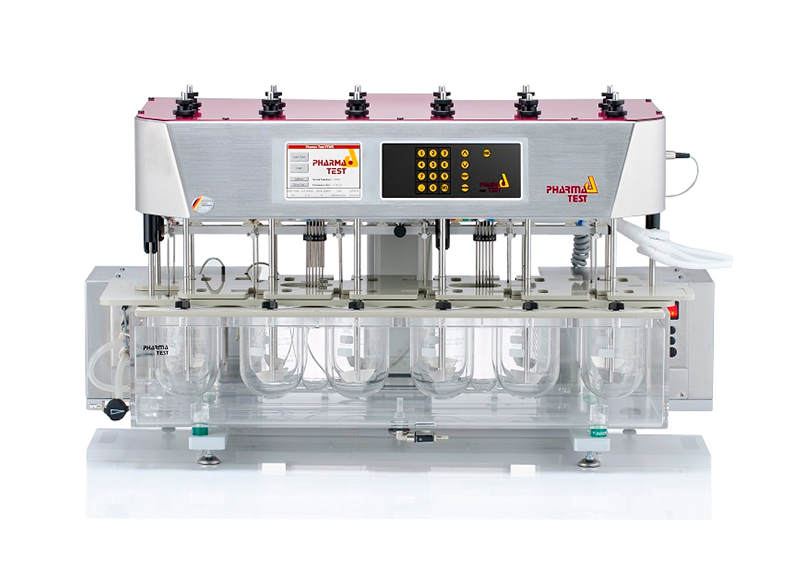

PTWS D620 – тестер растворения на 12 станций (в конфигурации 6+6) с двумя независимыми приводами, позволяющими устанавливать различную скорость вращения перемешивающих элементов по рядам. Прибор соответствует стандартам USP <711/724> и EP <2.9.3/4>, а также BP, DAB и разделу <15> Японской Фармакопеи. Модель оснащена двумя дополнительными сосудами по 250 мл для восполнения среды и эталонных стандартных растворов.

Прибор оснащен 12 стаканами (станциями): 6 – в переднем ряду, и 6 – в заднем (конфигурация 6+6). Перемешивающие устройства каждого ряда работают от индивидуальных приводов, что обеспечивает независимую работу мешалок одного ряда от другого. Дополнительно тестер может быть оснащен двумя стаканами на 250 мл для содержания чистой (контрольной) среды и дистиллированной воды для восполнения рабочих станций.

Интерфейс и контроль параметров

Тестер PTWS D620 выполнен в современном дизайне с удобным пользовательским интерфейсом. Встроенный полноцветный сенсорный монитор позволяет в процессе тестирования контролировать сразу несколько параметров: скорость перемешивания, работа подъемника с мешалкой, температура воды в бане, температура сред в стаканах и др. Программирование и контроль параметров осуществляются с помощью удобного меню. Сообщения и цветовые индикаторы на мониторе в реальном времени выводят информацию о состоянии всех параметров, в том числе их критических значениях (например, если не достигается нужный температурный режим). Цветовые индикаторы состояний (статусов) параметров выполнены в хорошо распознаваемых привычных цветах: зеленом (готов к работе), желтом (подготовка к работе) и красном (ошибка работы). Эта опция интерфейса делает визуальный контроль процесса тестирования легким, интуитивно понятным и оперативным.

Сразу в момент начала тестирования активируется опция экранного сохранения. В этом случае выводимые на экран данные сохраняются и являются доступными для просмотра даже спустя время, что позволяет оператору не находиться у прибора непрерывно.

Если процедура тестирования стандартно повторяется изо дня в день, то есть каждый раз задаются и контролируются одни и те же параметры, то данная процедура может быть выделена в отдельный метод с быстрым запуском всех предустановленных параметров, например, скорость перемешивания, температура, время отбора проб и т.д. Ёмкость памяти для задания множества подобных методов практически неограниченна. При необходимости, доступ к работе с отдельными параметрами/методами может задаваться через индивидуальный пароль пользователя.

Механизм перемешивания

Стандартно в тестере PTWS D620 используется механизм перемешивания (мешалка) Pharma Test MonoShaft™. Мешалка состоит из вала, к которому подсоединены погружаемые в стаканы стержни со сменными перемешивающими насадками (адаптерами). Такая моноприводная конструкция обеспечивает единый режим перемешивания всех образцов. Данный режим (скорость) перемешивания программируется оператором.

Положение мешалки, то есть высота подъемника и, соответственно, глубина погружения стержней в стаканы, также программируется в интерфейсе прибора. Но во всех случаях вал мешалки всегда находится в стабильной горизонтальной ориентации (дополнительно выставляется и фиксируется оператором). Таким образом, стержни с перемешивающими насадками всегда расположены в стаканах строго вертикально. Эти положения вала и стержней стабильно сохраняются как в процессе тестирования, так и в сериях тестов, когда в перерывах подъемник мешалки поднимается, стаканы изымаются для мытья и обновления сред, а затем система вновь приводится в рабочее состояние, и запускается новый цикл тестирования.

В соответствии с требованиями Фармакопей США и ЕС (USP/EP, Прил. 2), стандартно тестере PTWS D620 оборудован мешалкой лопастного типа (лопастные насадки на стержнях), но, в целом, прибор совместим с различными типами мешалок (аппараты 1, 2, 5, 6, диффузионная ячейка).



Механизм центрирования стаканов

Тестер PTWS D620 оснащен системой индивидуального центрирования каждого стакана. Стаканы посажены в гнезда на общей платформе, и позиция каждого стакана выставляется по трем регулируемым точкам (штырям; на рис. показан вид снизу). Таким образом, каждый стакан корректно центрируется относительно мешалки, и данная позиция является стабильной, даже когда между циклами тестирования стаканы изымаются и затем помещаются обратно в прибор.

Внесение образцов в стаканы и доступ к их содержимому обеспечиваются через специальные защитные крышки, которые существенно снижают испарение сред.








Подъемный механизм

Автоматический подъемник тестера PTWS D620 снабжен электроприводом и обеспечивает восемь программно контролируемых положений мешалки (глубины погружения стержней в стаканы). Предельные верхняя и нижняя позиции также задаются программно в зависимости от типа используемой мешалки. При этом верхняя позиция обеспечивает оператору удобный доступ к самой мешалке, а также к стаканам и их содержимому.

Как отмечено выше, конструкция подъемника и сопряженной с ним мешалки обеспечивает устойчивость всей системы: при любом положении подъемника и во всех циклах тестирования стержни с перемешивающими насадками всегда находятся в стаканах в строго вертикальном положении, не перекашиваются.







Система нагрева бани

Тестер PTWS D620 оборудован системой ультрабыстрого нагревания водяной бани, которая смонтирована на легко сменяемой платформе в боксе из нержавеющей стали. В случай сбоя программного контроля, нагреватель защищен от перегрева и выхода из строя тепловым предохранителем и автоматическим температурозависимым выключателем.

Легкая отстыковка и состыковка нагревателя с баней обеспечивается специальным быстроразъёмным соединением. Доступ к насосу, нагревателю, встроенным датчикам и прочим элементам системы нагревания не требует демонтажа бани и прибора.



Водяная баня с двойными вакуумными стенками

Баня тестера PTWS D620 одновременно является его корпусом, в который погружены стаканы. В соответствии с требованиями визуального контроля процесса растворения (Фармакопея США, USP, раздел 1092/2.4.2), стенки бани выполнены из прозрачного плексигласа, через который хорошо видно содержимое стаканов. А в соответствии с требованиями раздела 711 Фармакопеи США, водяная баня, то есть весь корпус прибора, установлен на амортизаторах, поглощающих вибрацию, исходящую как от самого тестера, так и от других приборов, расположенных на том же рабочем столе.

Циркуляция воды в бане осуществляется за счет мощного, бесшумного насоса. Насос также установлен на поглощающих вибрацию пружинных амортизаторах. Дополнительно, для ускорения нагревания и равномерного распределения воды и, соответственно, температуры по всему объему, баня оборудована специальным диффузором.

Крышка бани легко отвинчивается для проведения процедуры очистки, а U-образная форма дна бани и специальный дренажный кран позволяют полностью освобождать ёмкость от воды.

Автоматические офлайн-системы отбора проб и онлайн-система спектрофотометрического анализа

С тестером PTWS D620 используется автоматическая система EPE-D620 с электроприводом, который опускает пробоотборные зонды в стакан и поднимает их после отбора проб. Также, если в приборе включена функция восполнения сред в стаканах (системы PTFC-16 и DSR-M – см. ниже), она запускается автоматически сразу после отбора проб.

К EPE-D620 подключена система термомониторинга ITM-D620, которая в автоматическом режиме контролирует температуру сред в стаканах в процессе тестирования. К тестеру PTWS D620 могут быть подключены системы ручного (TM-D620) или автоматического (TMA-D620) вброса таблеток. Помимо основной функции (внесение таблетированных образцов), обе конструкции плотно накрывают отверстия стаканов, тем самым практически полностью предотвращая испарение сред. Дополнительно системы TM-D620 и TMА-D620 оснащены магнитными держателями для крепления устройства очистки системы пробоотбора.

Для автоматического офлайн-отбора проб из стаканов используются коллектор фракций PTFC-16 совместно с многоканальным шприцевым насосом PT-SP8, перистальтическим насосом IPC или поршневым насосом CAT. Время и последовательность внесения образцов и отбора проб программируются в меню тестера, а объем отбираемой пробы и параметры восполнения среды программируются в системах PTFC-16 или DSR-M (см. ниже).

Онлайн-система спектрофотометрического анализа

Для оперативного (онлайн) мониторинга результатов тестирования образцов на растворение используется аналитическая система, основанная на методе спектрофотомерии. В данную систему входят насос и спектрофотометр УФ-ВИД-диапазона с каруселью на несколько кювет.

Анализ результатов тестирования производится с помощью специализированного программного обеспечения (ПО) WinDiss ARGUS. Данное ПО совместимо с большинством спектрофотометров УФ-ВИД от ведущих производителей: Agilent, Shimazu, Analytic Jena, Cecil CE и спектрофотометрами Perkin Elmer.Кроме этого ПО WinDiss ARGUS совместимо с драйверами многих популярных типов насосов, то есть поддерживает работу всей аналитической системы.

Полные автоматизация и контроль, автосэмплер DSR-M

Без имени-3.jpgСовместно с другими системами тестер PTWS D620 предусматривает полную автоматизацию и контроль всех параметров и процессов и имеет для этого всё необходимое программное обеспечение.

Дополнительно к описанным выше системам EPE-D620 и PTFC-16 с тестером PTWS 620 может использоваться еще одна многофункциональная автоматическая система пробоотбора и восполнения сред – автосэмплер DSR-M. DSR-M – это программируемый робот, который особенно подходит для отбора проб в сериях коротких тестов.

Робот DRS-M позволяет программировать объем отбираемых проб, их подготовку для конкретного вида анализа (разведение, внесение в соответствующую тару для спектрофотомерии или ВЭЖХ и т.д.) и восполнение сред в стаканах. После программирования эти процессы выполняются роботом в автоматическом режиме. Кроме этого в системе DSR-M можно задавать и редактировать индивидуальные методы тестирования.

Все описанные пробоотборники снабжены полипропиленовыми фильтрами с размером пор 5 мкм или 10 мкм.

Общая конструкция (тестер PTWS D620, плюс дополнительные системы) предоставляют оператору полный доступ ко всем важным элементам, включая доступ к стаканам и их содержимому до и после тестирования, когда общая головная часть (подъемник) приводится в предельное верхнее положение. Таким образом, система предоставляет возможность работать с образцами и пробами как в автоматическом, так и в ручном режимах, а также проводить техническое обслуживание всех элементов.

Основные технические характеристики тестера растворения PTWS D620

  • Автоматическая проверка и запись температуры в течение проведения теста.
  • Полное соответствие Фармакопеям США (USP, раздел 711/724) и EC (EP, раздел 2.9.3/4).
  • 12 рабочих станций (стаканов с перемешивающими элементами) в конфигурации 6+6 (6 стаканов – в переднем ряду, и 6 – в заднем), плюс два дополнительных стакана на 250 мл для восполнения сред и содержания контрольной (чистой) среды.
  • Жесткий подъемник головной части с мешалкой, снабженный электроприводом.
  • Стаканы из химически стойкого боросиликатного стекла с индивидуальной маркировкой.
  • Конфигурируемые в отдельных файлах индивидуальные методы тестирования, число которых неограниченно.
  • Тестирование работоспособности всех систем перед началом работы.
  • Возможность поэтапного ручного запуска тестов.
  • Автоматический контроль температуры воды в бане и сред в стаканах.
  • Защитные крышки стаканов, существенно снижающие испарение сред.
  • Дренажный кран для освобождения бани от воды и её последующей очистки.
  • Соответствие управления и контроля параметрами правилам CFR/FDA (США).
  • Встроенный термопринтер для печати отчетов о проводимых тестах.
  • Таймер и визуальные (цветовые) и звуковые сигналы, оповещающие о стадии (времени) тестирования.
  • Панель, отображающая в реальном времени статусы параметров тестирования и состояния систем в удобных цветах: зеленый (готов к работе), желтый (подготовка к работе) и красный (ошибка работы).
  • Программируемое информирование о необходимости проведения валидации оборудования (OQ, PQ).
  • Интерфейсы: порт USB для удаленного управления работой тестера PTWS D620, порт RS-232 для подсоединения принтера PT-RP80, порт I/O для удаленного управления работой внешних устройств и автоматических приложений, такими как системы DSR-M, PTFC-16 и насосы.
  • Калибровочное меню для установления режима (скорости) перемешивания и температурного режима.
МодельТестер растворения PTWS D620 на 12 станций с независимой регулировки скорости вращения по рядам (6+6)
Число сосудов, шт 12 сосудов
Объем сосудов, мл до 1000
Независимый привод, шт 2
Скорость перемешивания, об/мин от 20 до 250
Погрешность скорости вращения, % ± 2
Дисплей большого размера, ЖК
Температура водяной бани, °С от 25 до 50
Погрешность температуры,°С ± 0,2
Лифт-подъемник электрический
Вибрация мешалки, мм ± 0,2
Отбор пробы вручную
Порт RS232 есть
Габариты упаковки, см, В х Г х Ш 130 х 75 х 75
Вес, кг нетто/брутто 96/135
Сертификация Согласно требованиям USP/EP
Cертификаты CE/EMC Наличие
Протоколы валидации IQ/OQ
Дисплей 320x240 пикс. (6”), ЖК (LCD), RGB.
Ввод данных Прочный сенсорный экран с функциональной клавиатурой (меню).
Звуковой сигнал Звуковой сигнал, информирующий оператора о возникновении интервалов
между циклами тестирования.
Таймер и его функции Программируемое время внесения образцов, время режима активации и
ожидания системы, время стадии теста, обратный отсчет времени с начала теста.
Положение мешалки 8 программируемых оператором положений мешалки – стержней с
перемешивающими лопастными насадками в стаканах
(насадки над диском, трансдермальным цилиндром и т.д.).
Методы тестирования На SD-карте прибора может храниться неограниченное число записей
отдельных методов тестирования.
Контроль доступа пользователей Многофакторный контроль доступа пользователей (аутентификация).
Контроль OQ, PQ Программируемые периоды времени для проведения валидации оборудования (OQ, PQ).
Печать Встроенный термопринтер.
Конфигурация рабочих станций (стаканов)  12 стаканов в конфигурации 6+6 (6 стаканов – в переднем ряду, и 6 – в заднем),
плюс 2 дополнительных стакана на 250 мл для восполнения сред и содержания контрольной
(чистой) среды.
Стандартные стаканы Стаканы объемом 1000 мл с индивидуальной маркировкой из прозрачного
боросиликатного стекла, соответствующие требованиям Фармакопей США (USP) и ЕС (EP).
Режим перемешивания
Независимое перемешивание в станциях переднего ряда от станций заднего
ряда (6+6 конфигурация).
Диапазон контролируемой скорости перемешивания 25 - 250, об/мин
Отклонение скорости перемешивания ±2% (обычно < 1%) от номинального значения.
Колебательные отклонения вала мешалки  Менее 0,2 мм на протяжении цикла тестирования.
Встроенные и дополнительные совместимые инструменты Моноприводная лопастная мешалка MonoShaft™, другие мешалки, соответствующие
требованиям Фармакопей США (USP) и EC (EP) (аппараты 1, 2, 5, 6 со своими
насадками, диффузионная ячейка), инструменты для тестирования растворения
трансдермальных пластырей, инструменты и стаканы с индивидуальной маркировкой.
Система нагревания Насос для подачи и циркуляции воды в бане, нагревательный элемент мощностью 1400 Вт, обеспечивающий быстрый нагрев.
Температурный диапазон нагревания бани 25 – 45 °C.
Отклонение значений нагревания бани ± 0,2 °C от номинального значения.
Режим работы нагревателя Энергосберегающий автоматический режим запуска и остановки работы нагревателя (программируется оператором).
Циркуляция воды в бане Вода подается в баню с помощью насоса, проходя через нагревательный элемент, и
равномерно распределяется по всей ёмкости бани за счет встроенного диффузора.
Устранение вибрации Внешний блок нагревания бани, насос располагается на устраняющих вибрацию
амортизаторах.
Калибровка В прибор встроенная система калибровки скорости перемешивания, контроля
температуры, периодов тестирования работоспособности оборудования (OQ, PQ)
и система предупреждения.
Требуемое пространство на рабочем столе
Примерно 112x58 см.
Габариты в упаковке Примерно 137x78x87 см (ШхГхВ).
Вес 75 кг (нетто), 100 кг (брутто).
Сертификация Прибор, его работоспособность, технология тестирования, все встроенные и
совмещаемые системы и компоненты соответствуют требованиям Фармакопей США (UPS) и ЕС (EP).

Производитель оставляет за собой право вносить технические изменения без предварительного уведомления.
Стандартная комплектация поставки тестера PTWS D620
PTWS В620 поставляется готовым к использованию в следующем стандартном комплекте поставки:
  • Энергосберегающая водяная баня с двойной вакуумной стенкой
  • Один комплект лопастных мешалок из нержавеющей стали
  • Один набор прозрачных маркированных стаканов из боросиликатного стекла объемом 1000 мл.
  • Один набор шариков для выставления глубины погружения
  • Одна бутылка защитного раствора ALGEX Magenta, который предотвращает размножение в водяной бане микроводорослей, бактерий и прочих организмов
  • Подробная документация, в которую входят:
  • руководство по эксплуатации,
  • сертификат соответствия DQ/QC,
  • валидационная документация IQ,
  • валидационная документация OQ,
  • учетный журнал логов,
  • сертификаты соответствия для стаканов и мешалки.
Расширенная комплектация поставки тестера PTWS D620
В дополнение к стандартной комплектации Pharma Test предлагает для тестера PTWS D620 набор разнообразных комплектующих, устройств и функций. Расширенная комплектация доступна по запросу пользователя в нужной ему конфигурации и в целом включает в себя следующие элементы:
  • Контроль работы через порт I/O внешних устройств, таких как коллектор фракций PTFC-16 или автосэмплер DSR-M.
  • Стаканы на 2000 мл (могут использоваться совместно со стандартными стаканами на 1000 мл).
  • Набор стаканов на 250 мл вместе с набором лопастных мешалок меньшего размера.
  • Темные стаканы для тестирования образцов чувствительных к УФ.
  • Полный набор комплектующих для мешалки MonoShaft™.
  • Полный набор инструментов для валидации работы оборудования.
  • Автоматическая система внесения образцов и пробоотбора EPE-D620 с электроприводом.
  • Автоматическая система мониторинга температуры сред в стаканах ITM-D620.
  • Механизм ручного вброса таблеток TM-D620.
  • Механизм автоматического вброса таблеток TMА-D620.
  • Система очистки для пробоотборников на магнитном держателе.
  • Принтер PT-RP80 для печати отчетов.


Преимущества тестера растворения PTWS D620 от Pharma Test
  • Независимое перемешивание в станциях переднего ряда от станций заднего ряда (6+6 конфигурация).
  • 6 стаканов расположены в переднем ряду, и 6 – в заднем, что обеспечивает удобную ручную работу с образцами и самими стаканами.
  • Алюминиевая защитная крышка водяной бани, предотвращающая испарение воды.
  • Индивидуальное центрирование каждого стакана по трем регулируемым точкам.
  • Легкий доступ ко всем стаканам.
  • Опция ручного поэтапного запуска цикла тестирования.
  • Опция экранного сохранения информации, которая позволяет, не находясь постоянно у прибора, в любой момент быстро просмотреть важные параметры: скорость перемешивания, температура воды в бане и температура сред в стаканах, время до следующего внесения образцов, пройденное время тестирования и т.д.
  • Программируемый автоматический запуск нагревания бани.
  • Программируемый тест на полное растворение.
  • Моноприводная система мешалки MonoShaft™, надежно фиксирующая вертикальное положение в стаканах стержней с перемешивающими насадками и обеспечивающая единый режим перемешивания всех образцов в каждом ряде станций.
  • Ультрабыстрая система нагревания бани, со скоростью нагрева, увеличенной на 40%, и стабильным удержанием температуры за счет встроенного инновационного теплообменника.
  • Водяной диффузор для равномерного распределения температуры по всему объему бани и, соответственно, вокруг всех стаканов.
  • Амортизирующие поглотители вибрации в соответствии с требованиями Фармакопей США (USP) и EC (EP).
  • Пружинные амортизаторы, блокирующие распространение вибрации от насоса на остальные рабочие части прибора, в том числе на мешалку и стаканы.
  • Исключительно надежная автоматическая система контроля, гарантирующая в процессе тестирования стабильную работу всех прочих систем прибора и стабильность всех параметров: работу насоса и нагревательного элемента, защиту нагревательного элемента от перегрева и выхода из строя автоматическими предохранителями и выключателем, стабильность циркуляции и уровня воды в бане, стабильность температурного режима и т.д.
  • Валидационная документация по монтажу, работоспособности и эксплуатации прибора (DQ/QC, IQ, OQ) прилагается бесплатно.
