Изолированная линия фасовки в банку: интегрированное решение высокотехнологичного производства с защитой оператора и окружающей среды

«Аикс Лаб» представляет комплексную линию фасовки твёрдых лекарственных форм в банки с защитой оператора и окружающей среды, который соответствует стандарту OEB 3 «Диапазон профессионального воздействия», реализованную на базе оборудования двух производителей: «Parle Group» (линия наполнения в банку) и «Dow Engifab» (изолятор).

Технологическая схема и конфигурация линии

Линия построена по модульному принципу и включает:

• поворотный стол подачи банок;
• систему очистки банок ионизированным воздухом с вакуумным удалением частиц;
• шестиканальную счетную машину с вибрационными лотками;
• модуль внесения силикагеля (автоматическая подача вкладышей);
• сервоприводную укупорочную машину;
• индукционную запаечную станцию;
• этикетировочную машину с контролем наличия этикетки и печати.

Все узлы, непосредственно контактирующие с продуктом, расположены внутри изолятора «Dow Engifab», работающей при стабильном отрицательном давлении. Конструкция изолятора секционная: технологическая секция наполнения, секция укупорки и запайки, промежуточные камеры и шлюзы. Материал камер — нержавеющая сталь AISI 316 L с внутренней шероховатостью поверхности до 0,4 мкм, внешние панели могут выполняться из нержавеющей стали 304. Стеклянные вставки — многослойное стекло, установленное на силиконовых уплотнениях.

Подсчёт, наполнение и контроль продукта

Счётная машина обрабатывает таблетки и капсулы требуемых размеров. Шесть каналов обеспечивают равномерное распределение потока, вибрационные лотки формируют одинарный слой продукта перед фотосенсорными или оптическими датчиками. Производительность — до 200 банок в минуту, при этом программное обеспечение допускает настройку целевого количества, порогов допуска и алгоритмов пересчёта при кратковременных остановках.

Система машинного зрения контролирует целостность и внешний вид каждого изделия в динамике. Алгоритмы позволяют выявлять сколы таблетки, изменение геометрии (деформация, скручивание капсул) и отклонения по цвету. Бракованный продукт удаляется из потока с помощью пневмотранспорта с локальной аспирацией, зона отбраковки отделена от основного потока в изоляторе.

Работа с тарой и герметизация

Перед наполнением банки проходят через блок очистки: форсунки подают ионизированный воздух внутрь тары, взвешенные частицы извлекаются локальной вытяжкой с подачей в линию фильтрации. Параметры воздухообмена на этом участке синхронизированы с общим балансом изолятора, что предотвращает разгерметизацию.

Сервоприводная укупорочная машина обеспечивает точный крутящий момент навинчивания, контролируемый через человеко-машинный интерфейс. Момент, высота укупорки и скорость шпинделей задаются рецептурно, данные сохраняются в журнале событий системы SCADA. Индукционная запайка формирует непрерывный шов алюминиевой фольги: блок генератора и индуктор размещены в отдельном отсеке изолятора, охлаждение — воздушное или водяное по проекту. Контроль наличия фольги и качества запайки реализован посредством датчиков и весового/высотного контроля (по требованию).

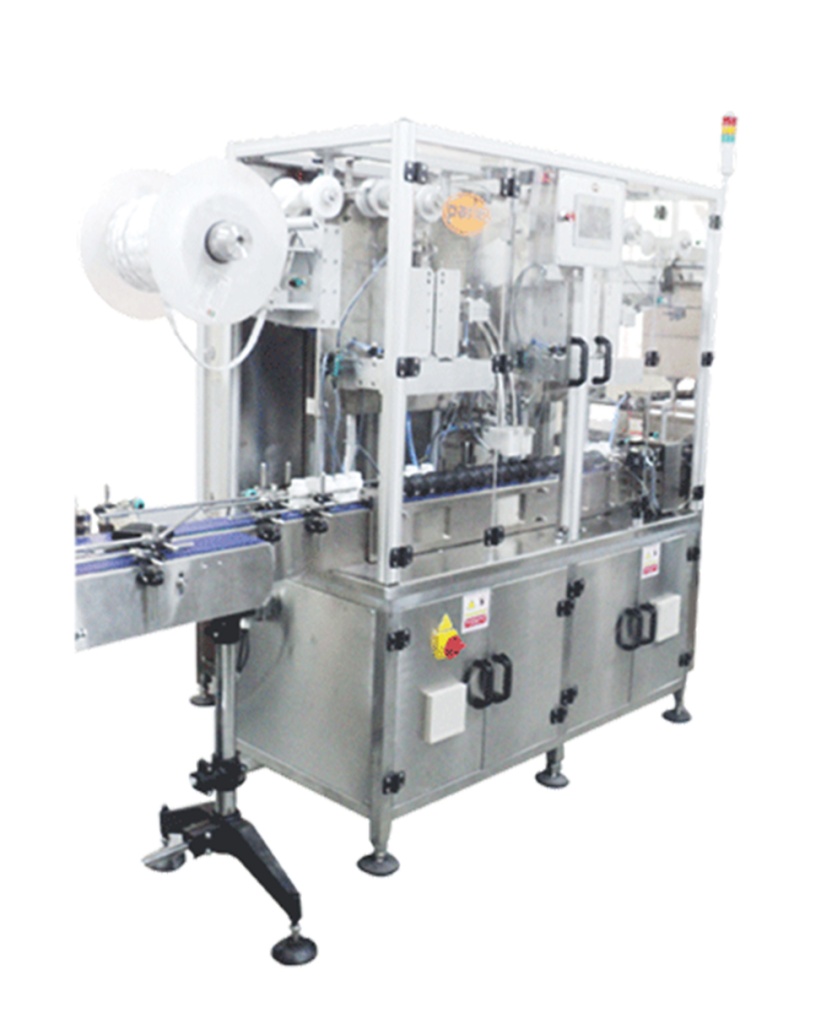

Этикетировочная машина работает с рулонными самоклеящимися этикетками; узел оснащён люминесцентными датчиками контроля наличия этикетки на подложке и на банке. Опционально интегрируется система печати переменных данных (дата производства, серия) и верификации.

Изолирующий корпус и системы воздухоснабжения

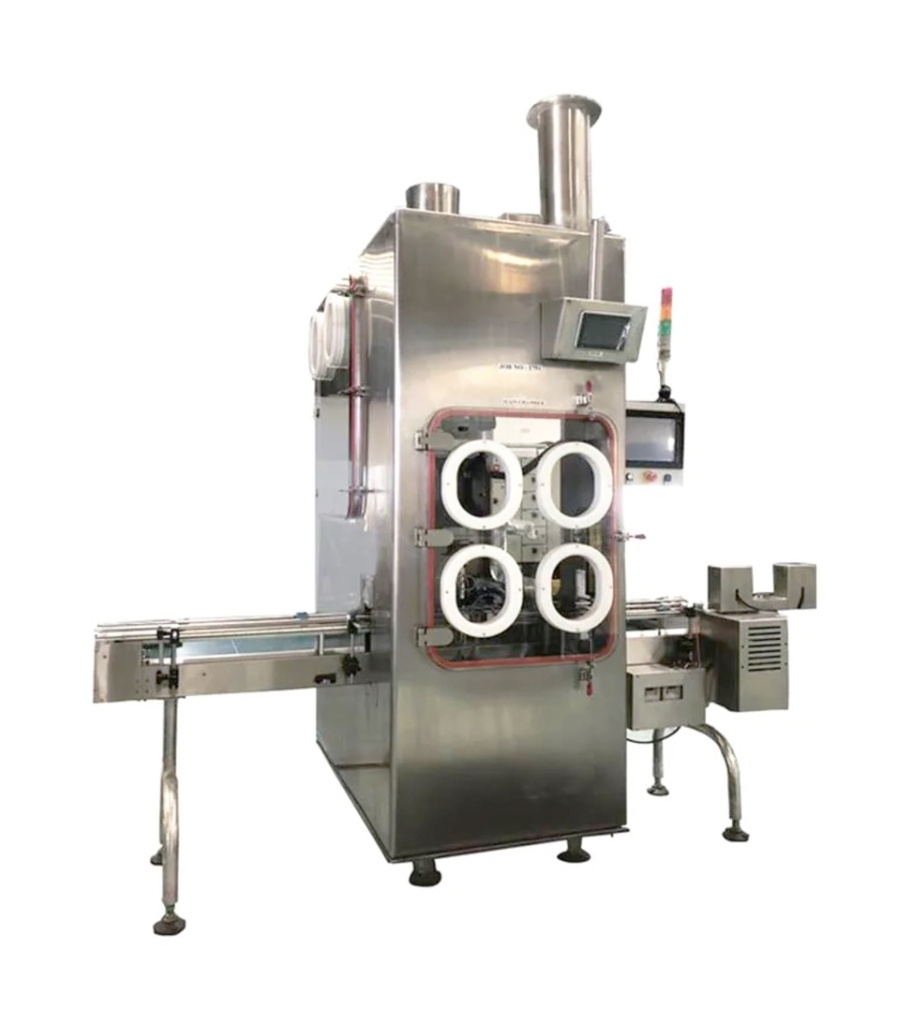

Изолятор «Dow Engifab» проектируется как единая оболочка с разделением на технологические зоны, доступ к которым осуществляется через перчаточные порты. Применяются перчатки «Piercan» из хайпалона (или аналогичные) с кольцами для быстрой замены. Геометрия камер учитывает эргономику работы оператора, зоны обслуживания спроектированы отдельно от рабочей зоны.

Фильтрация реализована в два этапа: предварительные и конечные фильтры «HEPA H13». Конфигурация «BIBO» обеспечивает замену фильтрующих кассет без нарушения герметичности, что позволяет удерживать концентрацию пыли на соответствующем уровне, и при необходимости масштабировать решение до более жёстких категорий.

Воздухоподготовка реализуется через отдельную или интегрированную приточно-вытяжную установку: фильтрация, подогрев/охлаждение, регулирование влажности (по требованию конечного пользователя). Концепция «каскада давлений» поддерживает отрицательное давление в технологических камерах и требуемые градиенты между изолятором, шлюзами и помещением.

Загрузка и выгрузка продукта

Для ввода продукта и компонентов предусмотрены шлюзовые камеры с возможностью деконтаминации, а также опциональная интеграция клапана «Andock» для закрытого соединения с контейнерами или «емкостями-бинами». Подключение контейнера к изолятору происходит через запираемый интерфейс, что устраняет контакт оператора с пылью при загрузке АФИ или готового продукта.

Выгрузка готовых банок осуществляется через отдельный шлюз или проходной модуль; конструкция позволяет разместить выходной конвейер вне зоны изолятора, сохраняя герметичность границы раздела.

Автоматизация и соответствие требованиям Надлежащей Производственной Практике

Управление всем комплексом производится с единой панели HMI, реализующей доступ к параметрам как технологической линии «Parle Group», так и систем изоляции «Dow Engifab». Архитектура SCADA соответствует требованиям CFR21 part 11.

Возможна интеграция с системой управления производством (например MES) и LIMS системой заказчика: передача рецептур, статусов, серийных данных и результатов контроля. Проект предусматривает полноту документации для квалификаций «IQ/OQ» и валидации процессов, включая схемы закладок датчиков, протоколы тестирования систем защиты, карты воздушных потоков и матрицу рисков.

Преимущества интегрированного решения и роль «Аикс Лаб»

Ключевое отличие данного проекта — параллельная реализация обеих частей: технологической и изоляционной. Согласованный инженерный дизайн исключает дублирование работ, сокращает время на стыковку интерфейсов и позволяет реализовывать обе ветви поставки по единому графику, что даёт ощутимую экономию сроков по сравнению с последовательным подходом.

Заводские приёмочные испытания проводятся на полностью собранной линии с уже интегрированным изолятором. Это позволяет проверить взаимодействие всех модулей — от подсчёта и укупорки до систем фильтрации, контроля давления и SCADA — ещё до отгрузки. Такой подход минимизирует риск конструктивных ошибок, снижает вероятность доработок на площадке и сокращает время ввода в эксплуатацию.

«Аикс Лаб» полностью курирует проект с технической точки зрения, формируя детализированные спецификации для заказчика: от требований к материалам и качеству поверхностей до перечня датчиков, марок компонентов, интерфейсов обмена данными и параметров тестов. Каждое требование фиксируется в проектной документации, что обеспечивает воспроизводимость и прозрачность решений на всех этапах жизненного цикла оборудования.
